数据库设计

数据库设计简介

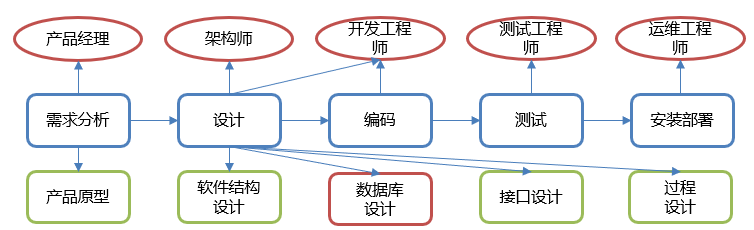

软件的研发步骤
数据库设计概念
- 数据库设计就是根据业务系统的具体需求，结合我们所选用的 DBMS，为这个业务系统构造出最优的数据存储模型。
- 建立数据库中的==表结构==以及==表与表之间的关联关系==的过程。
- 有哪些表？表里有哪些字段？表和表之间有什么关系？
数据库设计的步骤
- 需求分析（数据是什么? 数据具有哪些属性? 数据与属性的特点是什么）
- 逻辑分析（通过 ER 图对数据库进行逻辑建模，不需要考虑我们所选用的数据库管理系统）

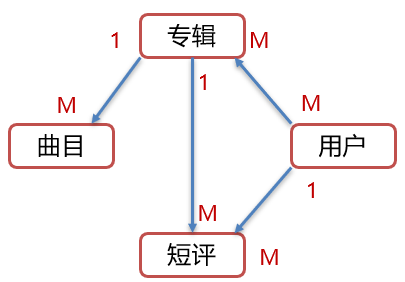

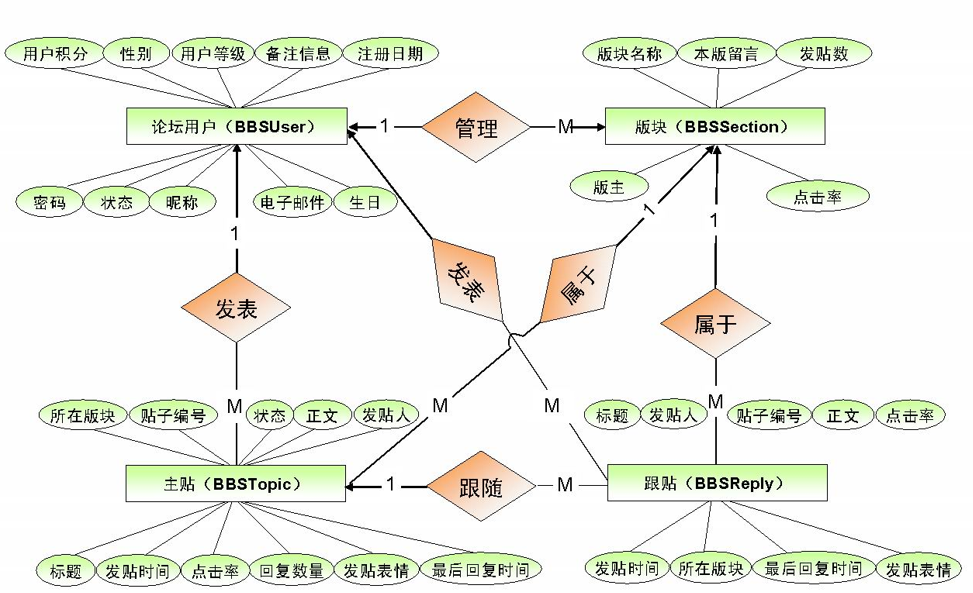

  如下图就是 ER(Entity/Relation)图：
- 物理设计（根据数据库自身的特点把逻辑设计转换为物理设计）
- 维护设计（1.对新的需求进行建表；2.表优化）

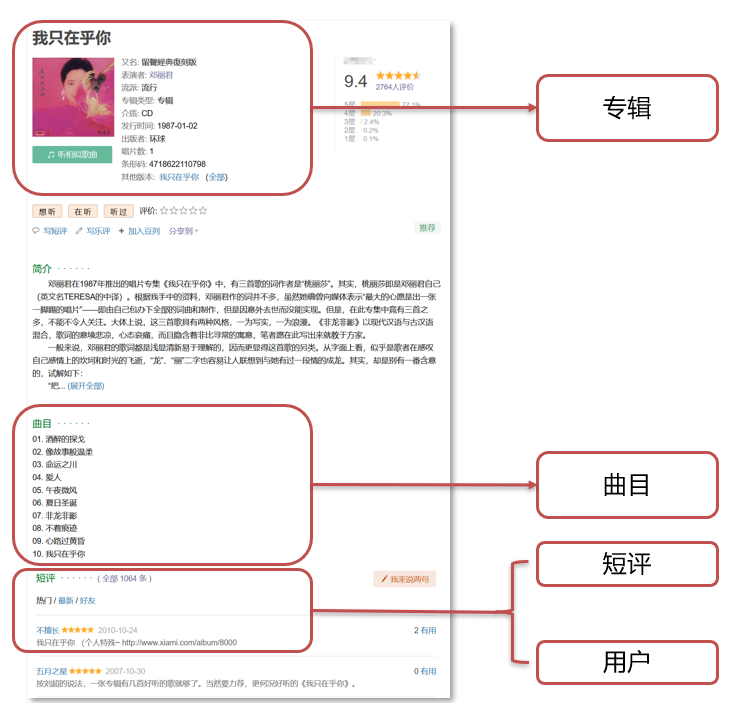

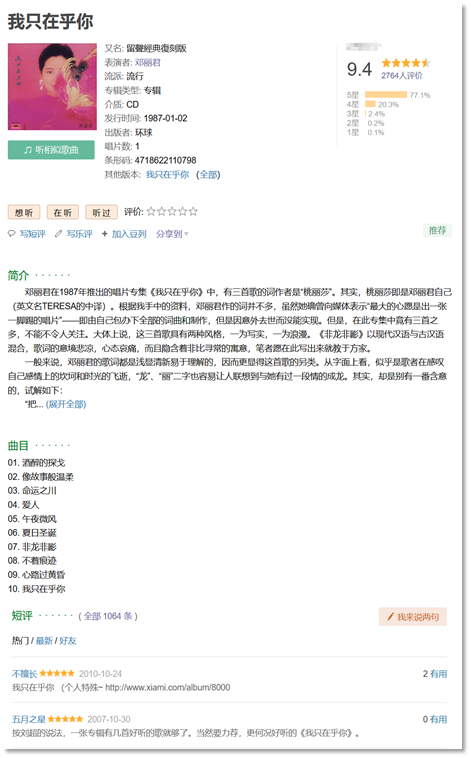

表关系
- 一对一
  - 如：用户和用户详情
  - 一对一关系多用于表拆分，将一个实体中经常使用的字段放一张表，不经常使用的字段放另一张表，用于提升查询性能

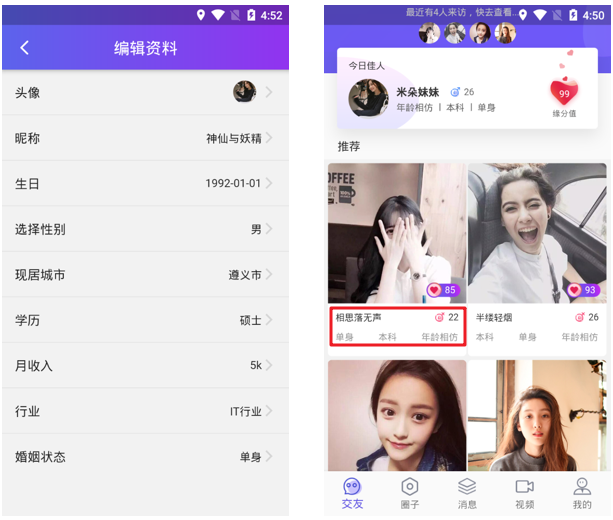

  上图左边是用户的详细信息，而我们真正在展示用户信息时最长用的则是上图右边红框所示，所以我们会将详细信息查分成两周那个表。
- 一对多
  - 如：部门和员工

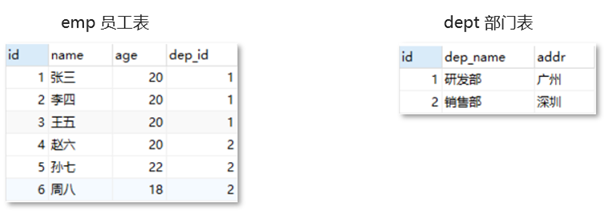

  - 一个部门对应多个员工，一个员工对应一个部门。如下图：
- 多对多
  - 如：商品和订单

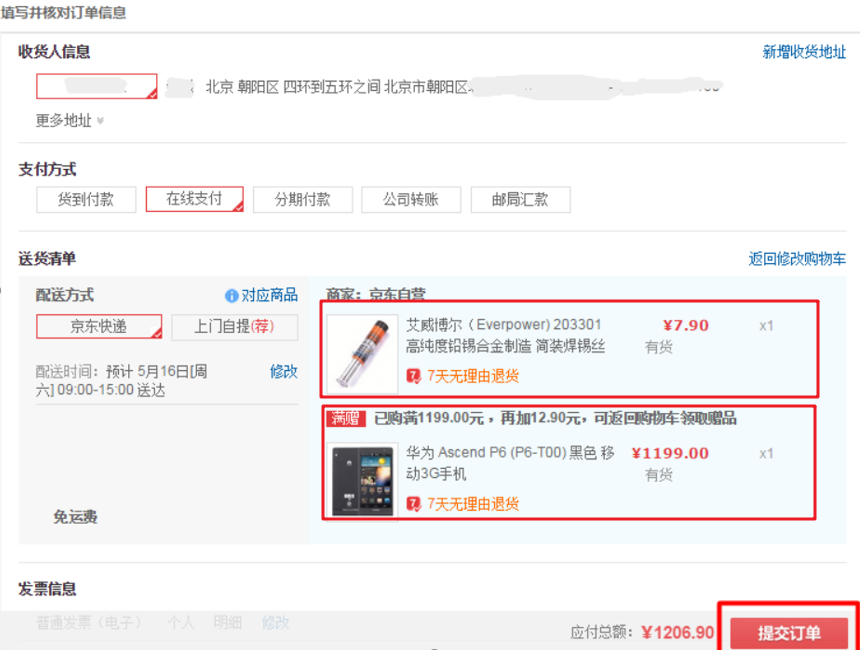

  - 一个商品对应多个订单，一个订单包含多个商品。如下图：

表关系(一对多)

一对多
- 如：部门和员工
- 一个部门对应多个员工，一个员工对应一个部门。
实现方式

==在多的一方建立外键，指向一的一方的主键==

案例

我们还是以 员工表 和 部门表 举例:

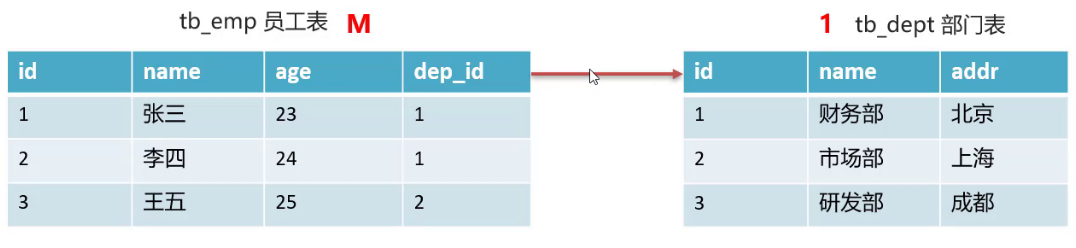

经过分析发现，员工表属于多的一方，而部门表属于一的一方，此时我们会在员工表中添加一列（dep_id），指向于部门表的主键（id）：

建表语句如下：

1-- 删除表
2DROP TABLE IF EXISTS tb_emp;
3DROP TABLE IF EXISTS tb_dept;
4
5-- 部门表
6CREATE TABLE tb_dept(
7 id int primary key auto_increment,
8 dep_name varchar(20),
9 addr varchar(20)
10);
11-- 员工表
12CREATE TABLE tb_emp(
13 id int primary key auto_increment,
14 name varchar(20),
15 age int,
16 dep_id int,
17
18 -- 添加外键 dep_id,关联 dept 表的id主键
19 CONSTRAINT fk_tb_emp_dept FOREIGN KEY(dep_id) REFERENCES tb_dept(id)
20);

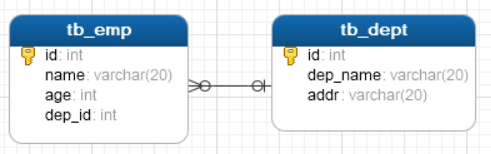

查看表结构模型图：

表关系(多对多)

多对多
- 如：商品和订单
- 一个商品对应多个订单，一个订单包含多个商品
实现方式

==建立第三张中间表，中间表至少包含两个外键，分别关联两方主键==

案例

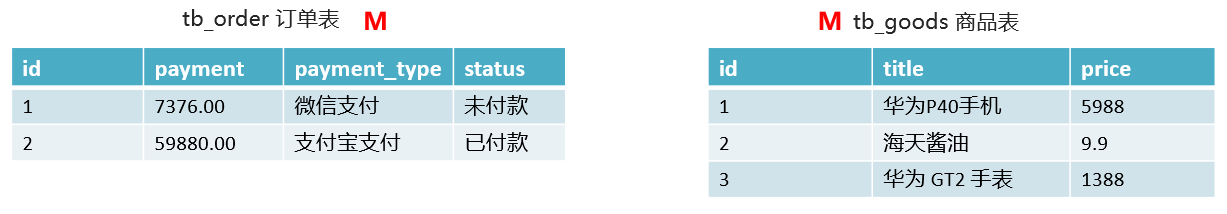

我们以 订单表 和 商品表 举例：

经过分析发现，订单表和商品表都属于多的一方，此时需要创建一个中间表，在中间表中添加订单表的外键和商品表的外键指向两张表的主键：

建表语句如下：

1-- 删除表
2DROP TABLE IF EXISTS tb_order_goods;
3DROP TABLE IF EXISTS tb_order;
4DROP TABLE IF EXISTS tb_goods;
5
6-- 订单表
7CREATE TABLE tb_order(
8 id int primary key auto_increment,
9 payment double(10,2),
10 payment_type TINYINT,
11 status TINYINT
12);
13
14-- 商品表
15CREATE TABLE tb_goods(
16 id int primary key auto_increment,
17 title varchar(100),
18 price double(10,2)
19);
20
21-- 订单商品中间表
22CREATE TABLE tb_order_goods(
23 id int primary key auto_increment,
24 order_id int,
25 goods_id int,
26 count int
27);
28
29-- 建完表后，添加外键
30alter table tb_order_goods add CONSTRAINT fk_order_id FOREIGN key(order_id) REFERENCES tb_order(id);
31alter table tb_order_goods add CONSTRAINT fk_goods_id FOREIGN key(goods_id) REFERENCES tb_goods(id);
32在中间表中添加订单表的外键和商品表的外键指向两张表的主键：

1查看表结构模型图：
2
3  <img src="assets/image-20210724140307910.png" alt="image-20210724140307910" style="zoom:80%;" />
4
5### 2.4  表关系(一对一)
6

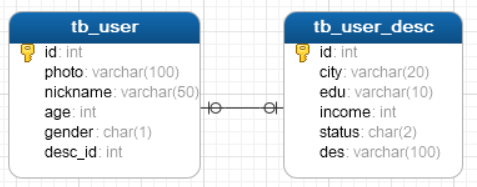

7* 一对一
8  * 如：用户 和 用户详情
9  * 一对一关系多用于表拆分，将一个实体中经常使用的字段放一张表，不经常使用的字段放另一张表，用于提升查询性能
10
11* 实现方式
12
13  ==在任意一方加入外键，关联另一方主键，并且设置外键为唯一(UNIQUE)==
14
15* 案例
16
17  我们以 `用户表` 举例：
18
19  <img src="assets/image-20210724135346913.png" alt="image-20210724135346913" style="zoom:70%;" />
20
21  而在真正使用过程中发现 id、photo、nickname、age、gender 字段比较常用，此时就可以将这张表查分成两张表。
22
23   <img src="assets/image-20210724135649341.png" alt="image-20210724135649341" style="zoom:70%;" />
24
25   建表语句如下：
26
27```sql
